電磁鐵在工業中屬于一種執行元器件，用途非常廣。合理的電磁鐵結構能保證電能與機械能轉化的效率，所以如何設計電磁鐵很重要。本篇我們來簡單了解下設計電磁鐵需要注意哪些細節?

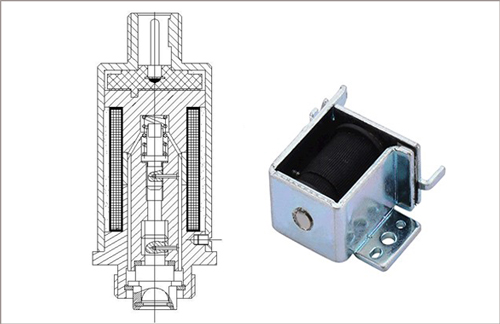

　　有專業人士介紹，電磁鐵的設計，在于合理選擇電磁鐵的型式，不同型式的電磁鐵有不同的吸力特性。比如，盤式吸力大，則適用于起重電磁鐵、電磁離合器等;而拍合式特性比較陡，廣泛用于接觸器和繼電器;螺管式電磁鐵，吸力特性比較平坦，用于長行程牽引和制動電磁鐵。

　　設計電磁鐵需要考慮一下參數：

　　1、行程——也就是動鐵芯相對于完全吸入位置的位移;

　　2、力量——參考《螺管式電磁鐵行程不同力量不同》;

　　3、通電率——通電率是一個非常重要的參數，因為當電磁鐵被激勵是會導致線圈發熱，如果發熱過大會燒毀線圈。負載周期或者最長通電時間, 以及電磁鐵的功率和散熱決定了電磁鐵工作時的溫升，同時也決定了通電率。

　　4、絕緣等級——電磁鐵工作溫升和工作時的環境溫度決定了電磁鐵需要的絕緣溫度，其等級有A、B、E、F、H等。

　　5、電源類型及功率——應用中有交流直流，不同的輸入電流波形決定了電磁鐵的工作模式

　　6、電磁鐵的保護措施——需要增加過熱保護，過流保護以及電磁鐵驅動控制電路的保護。

　　7、環境因素與壽命

　　8、連接方式——注意安裝與引線。
